Instrucciones para la Instalación de Chips

Lo primero que debemos hacer es voltear el playstation boca abajo para abrirlo, hay que quitar los tornillos de la consola:

Volteamos el playstation boca arriba y quitamos la tapa:

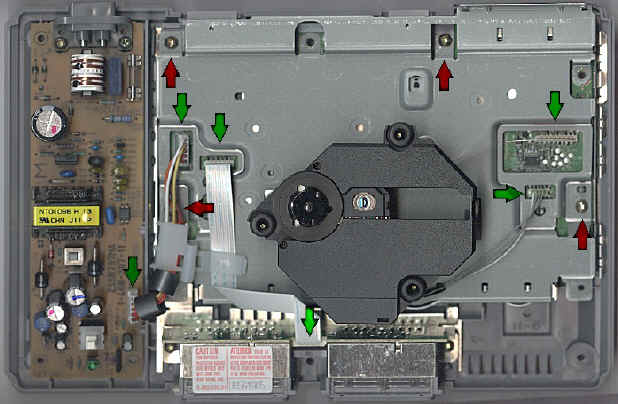

Quitamos con MUCHO CUIDADO los 2 conectores que tiene el mecanismo del lector de CD, y lo guardamos en un lugar seguro.  También quitamos los otros 2 conectores y desatornillamos los 3 tornillos que sujetan la placa metálica y la removemos.

NOTA: En los Playstation modelo 100x hay que levantar suavemente la base de la clavija en donde está conectado el cable café del lector de CD antes de tratar de quitarlo.

Si se trata de un Playstation modelo 100x o 550x hay que desatornillar la tarjeta madre para voltearla e instalar el chip. En los modelos 700x y 750x la instalación del chip se hace en ese lado de la tarjeta madre, por lo tanto no es necesario quitar los tornillos.

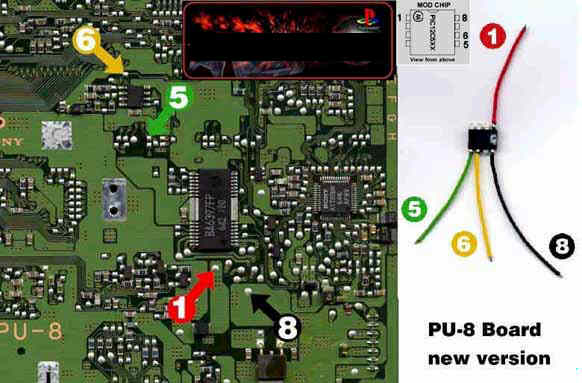

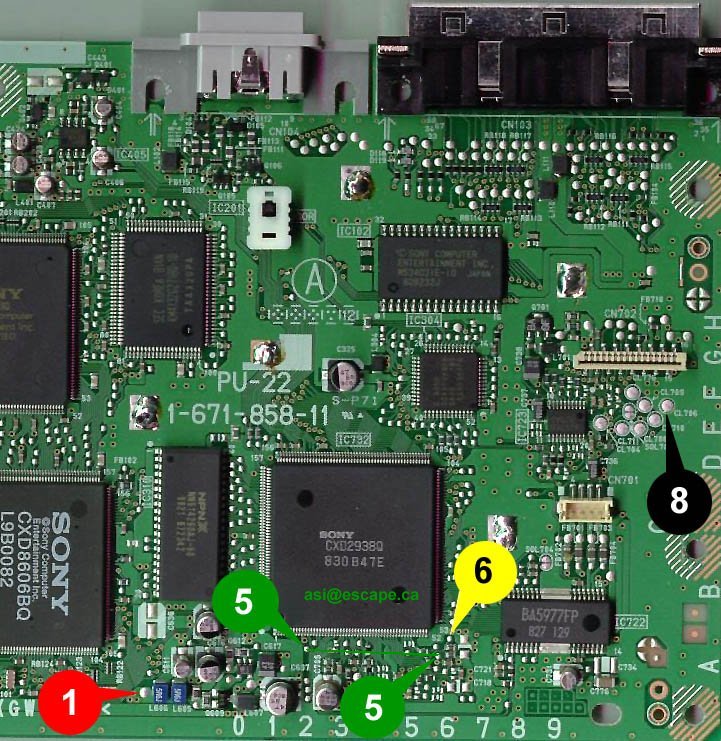

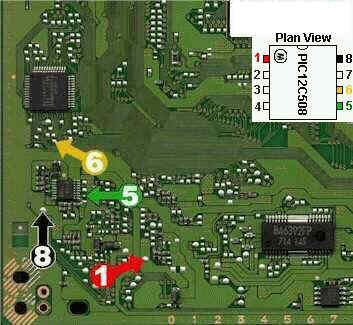

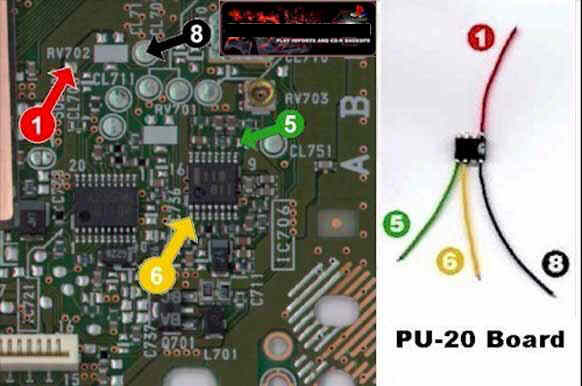

Para ver el lugar en donde debe ser soldado el chip, selecciona el modelo de Playstation: 100x, 550x, 700x, 750x.
